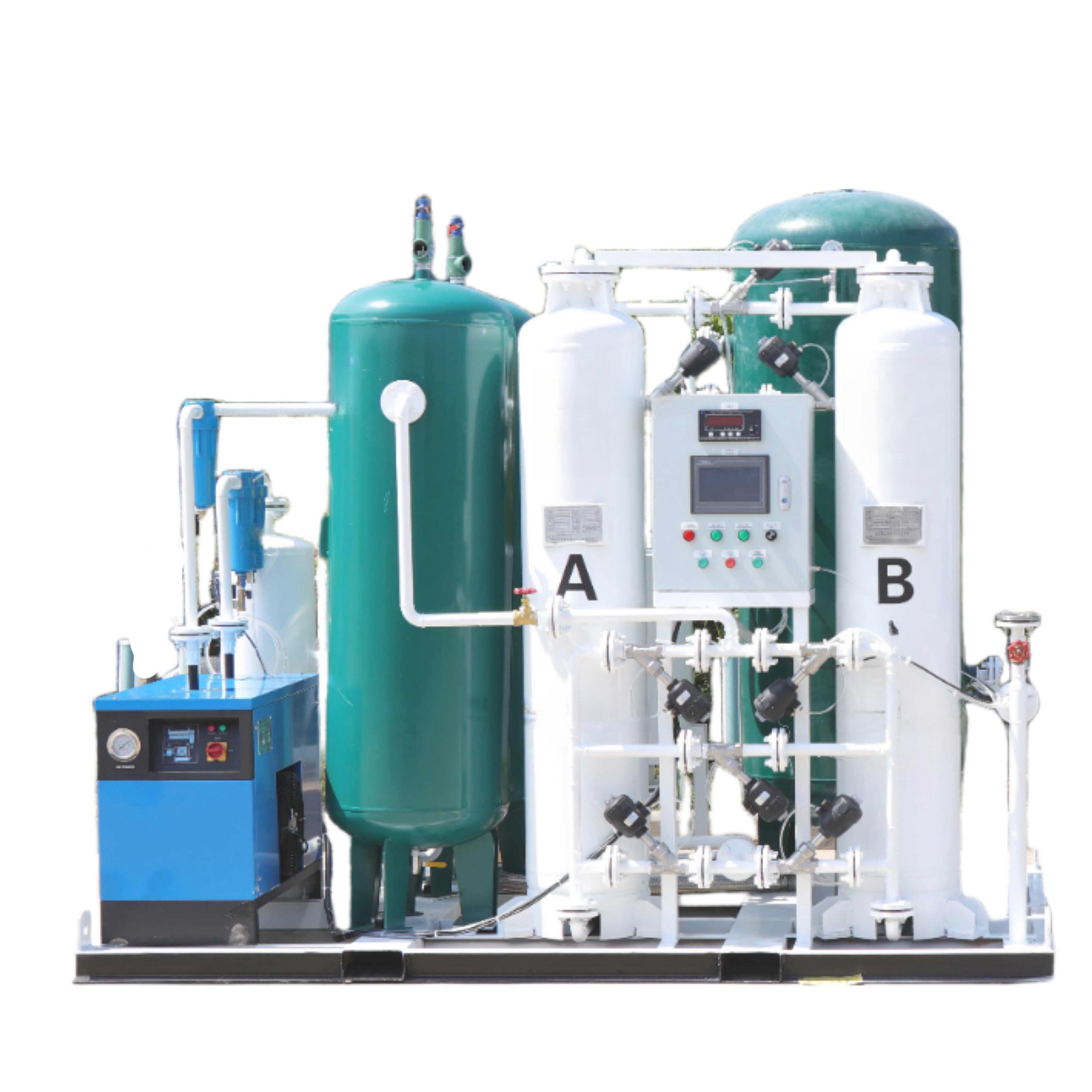

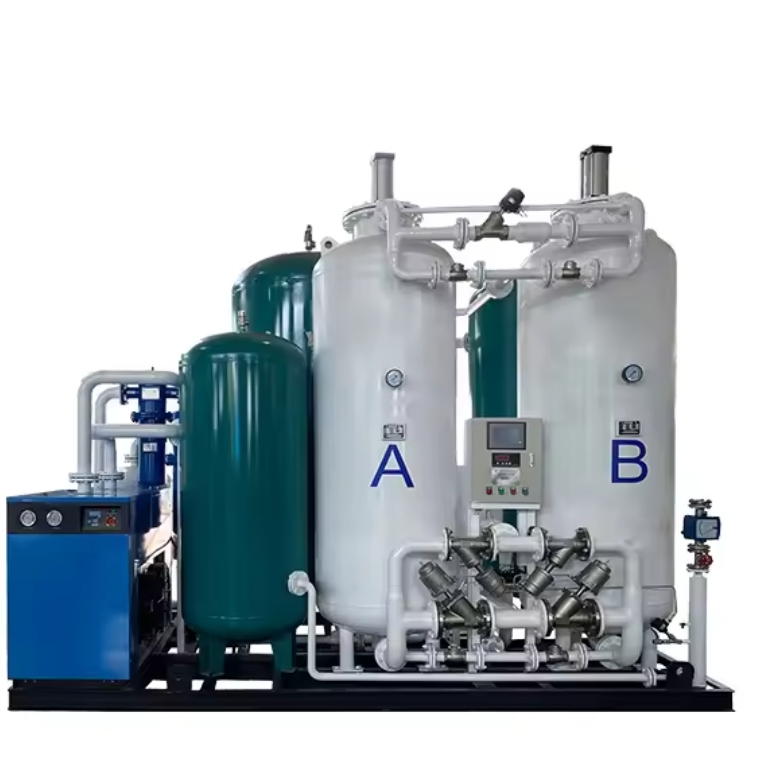

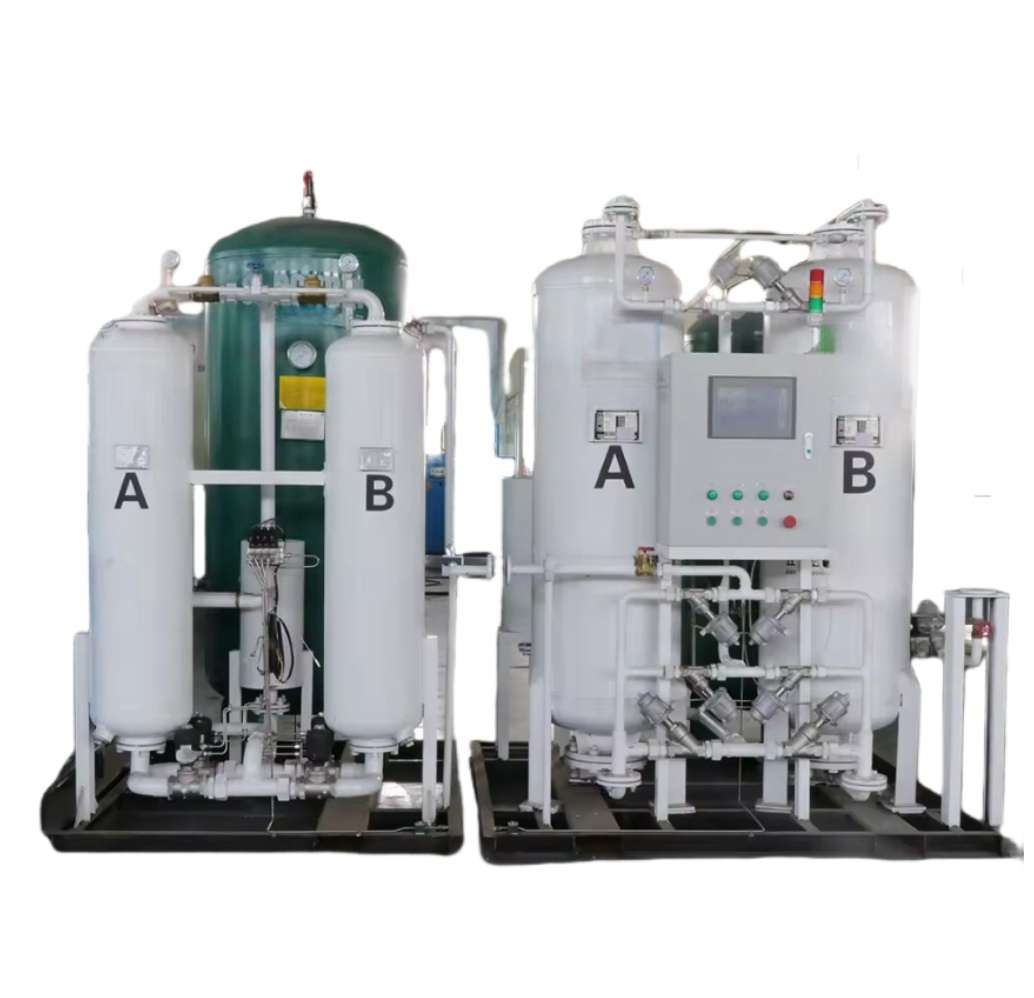

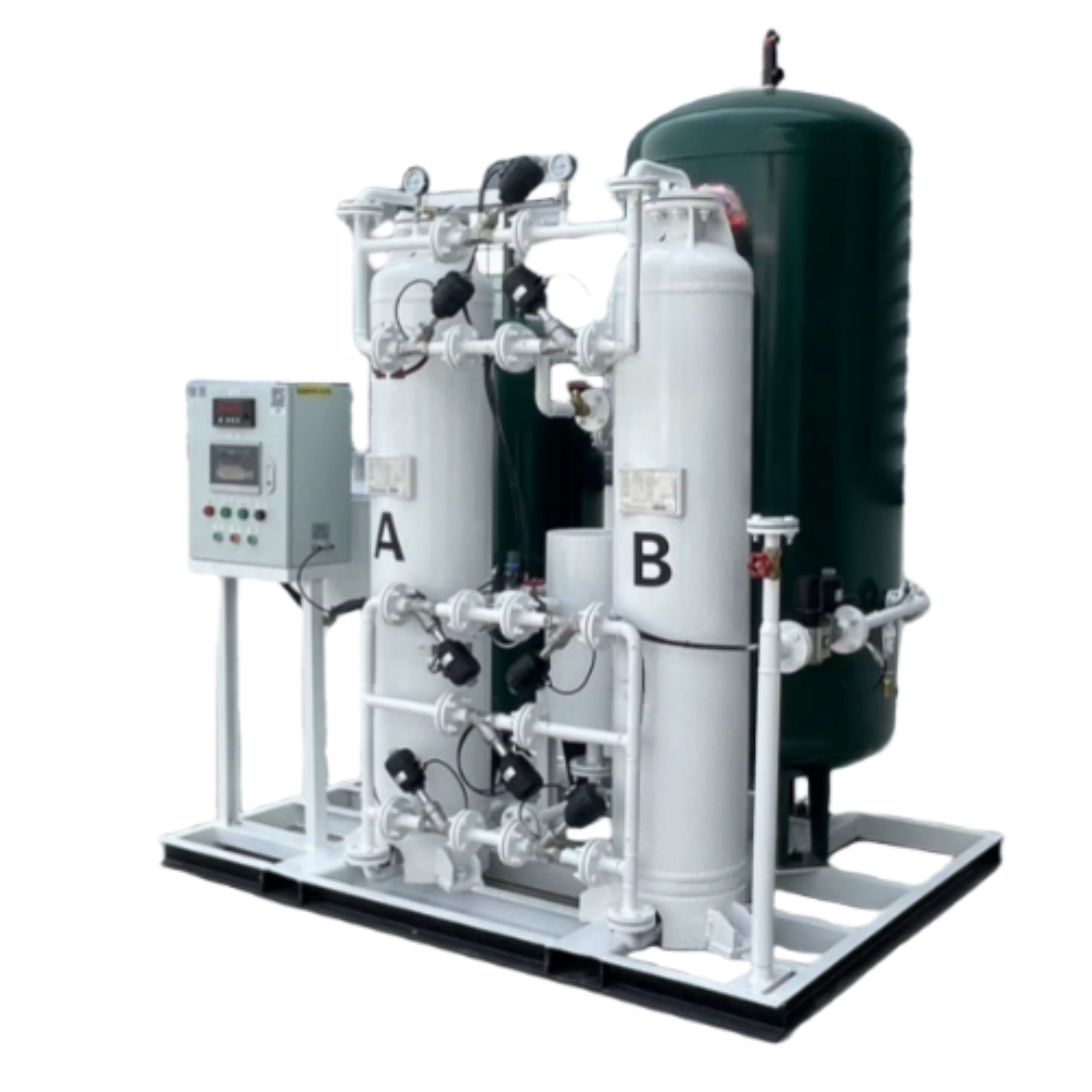

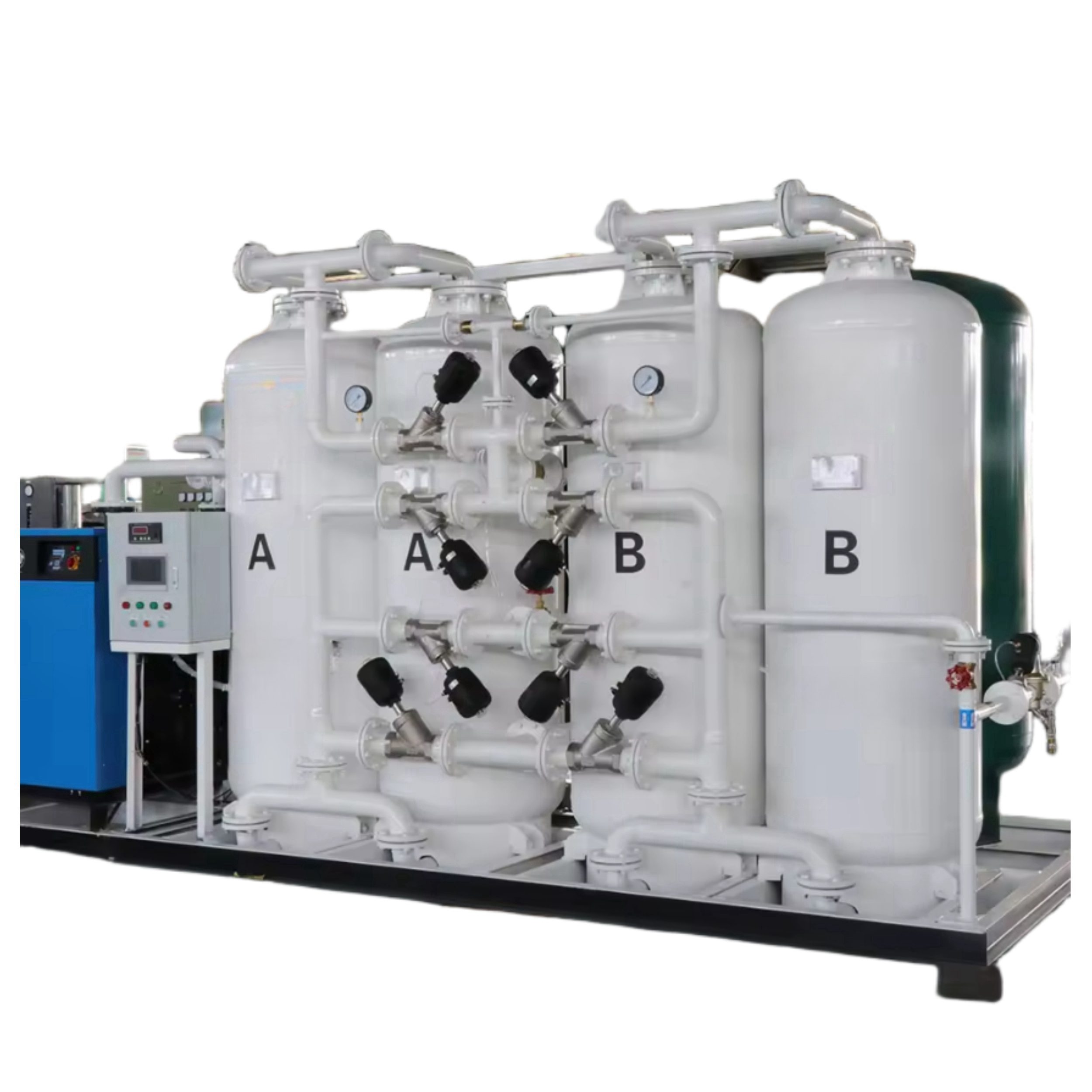

مولد أكسجين 99.5% 150 نيوتن متر مكعب/ساعة

1

ضاغط هواء من النوع اللولبي

حجم العادم: ≥ 30 م ³/دقيقة
ضغط العادم: 0.8 ميجا باسكال (ز)
محتوى زيت العادم: ≥ 3 جزء في المليون
مصدر الطاقة: 380 فولت/50 هرتز، القدرة الكهربية = 160 كيلو وات

2

تصفية مسبقة

حجم جسيمات غبار الغاز المصدر: ≥ 3 ميكرومتر
محتوى الزيت من الغاز المصدر: ≥ 1 جزء في المليون
قدرة معالجة الغاز المقدرة: 35Nm3/min
استنزاف تلقائي

3

مجفف التبريد

قدرة معالجة الغاز المقدرة: 35Nm3/min
ضغط العمل: 0.8 ميجا باسكال (ز)
مصدر الطاقة: 380 فولت/50 هرتز، القوة = 7.5 كيلو وات
نقطة الندى للغاز النهائي: ≥ -20 ℃

4

مرشح الدقة

حجم جسيمات غبار الغاز المصدر: ≥ 1 ميكرومتر
محتوى الزيت من الغاز المصدر: ≥ 0.1 جزء في المليون
قدرة معالجة الغاز المقدرة: 35Nm3/min
استنزاف تلقائي

5

مرشح الغبار

حجم جسيمات غبار الغاز المصدر: ≥ 0.1 ميكرومتر
محتوى الزيت من الغاز المصدر: ≥ 0.1 جزء في المليون
قدرة معالجة الغاز المقدرة: 35Nm3/min
استنزاف تلقائي

6

مزيل الشحوم بالكربون المنشط

قدرة معالجة الغاز المقدرة: 30Nm3/min
محتوى زيت المدخل: ≥ 0.01 جزء في المليون
محتوى زيت المخرج: ≥ 0.003 جزء في المليون

7

خزان الهواء المنقى

الخامس= 3.0 م3
ضغط العمل: 0.8 ميجا باسكال (ز)
ضغط التصميم: 0.84 ميجا باسكال (ز)
درجة حرارة العمل: 45 درجة مئوية
درجة حرارة التصميم: 50 درجة مئوية

9

كاتم الصوت

مستوى الضوضاء لكاتم صوت فتحة التهوية: ≥ 75 ديسيبل (أ) على مسافة
على بعد متر واحد من المعدات

10

خزان الأكسجين

V=3.0 م3 GDG-3.0/0.8
ضغط العمل: 0.8 ميجا باسكال (ز)
ضغط التصميم: 0.84 ميجا باسكال (ز)
درجة حرارة العمل: 45 درجة مئوية
درجة حرارة التصميم: 50 درجة مئوية

11

مرشح الغبار

حجم جسيمات غبار الغاز المخرج: ≥ 0.1 ميكرومتر
قدرة معالجة الغاز المقدرة: 10Nm3/min
المرفقات: صمام الصرف اليدوي، صمام الكرة الصرف
